接近开关 传感器 安装应用常见问题故障 |
|

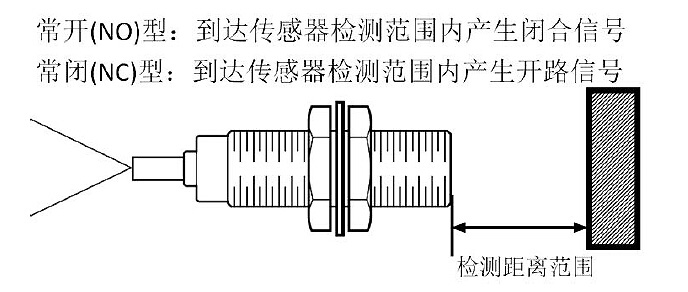

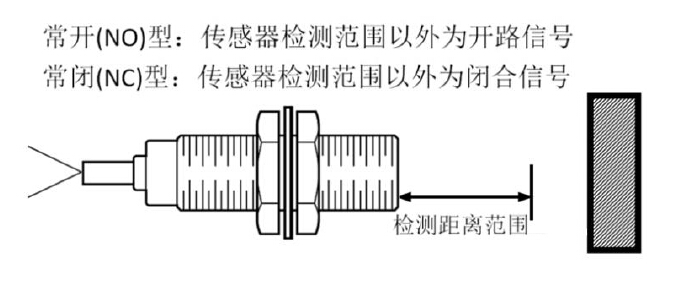

版权所有：www.alenax.com.cn深圳市多凯科技有限公司-- 技术部 深圳市多凯科技有限公司在对接近开关、光电传感器多年的生产与销售中,关于广大客户和使用者在使用与安装电感式接近开关所遇到的常见问题总结整理有以下几点,供各位朋友在初期使用,或新产品选型时作为初步参考. 一、 常见问题及故障现象 1、 接近传感器无法确认到被检测物体的距离范围有多远。 2、 开关安装在检测距离范围内，实际检测中信号时有时无（有时可检测到，有时无法检测到）。 3、 实际检测距离与传感器所标示的标准检测距离不同。（或小于检测距离，或大于检测距离）。 4、 指示灯有信号提示，但无信号输出；或信号指示灯常亮无信号变化；或信号等不停闪烁等。 5、 电源接通后无任何动作反应，或无信号反馈。 6、 能否同时连接多个传感器等等（设备可区别不同传感器反馈信号，就可同时连接多个传感器）。 在实际应用中的各种问题该如何解决，首先应了解所购买的开关属于哪种类型，其特有的产品特性和基本应用原理、安装方法、注意事项等。关于我司所生产的电感是接近开关传感器产品信息如下。 二、 电感式接近开关的检查方式 电感式接近开关属于无触点型开关（即开关型传感器），一般应用在对定位要求精度高，使用寿命长，响应速度快，安装便捷的机械自动控制设备中，主要作为限位、复位、行程定位、计数、自动�；�、替代微动开关等作用。电感式接近开关传感器被检测物体必须为金属物体，对于非金属物体，电感式接近开关则无动作。具有防水、防震、防油、防尘、耐腐蚀等特点，对环境恶劣的适用性强。 三、 电感式接近开关的输出信号 接近开关是无触点传感器的一种泛称，它的种类有：电感式、电容式、霍尔式。对本次说明的电感式接近开关输出信号主要为：开或关的开关量信号（即在接近开关的感应头到产品所检测到的最大范围以内任何一个位置有金属物体存在，就会给出一个开关信号，当物体不在检测距离范围以内，传感器开关信号与动作时相反）。
注：电感式接近开关传感器不会产生模拟量的信号，对于需要靠电感式接近开关确定物体与传感器之间的距离是多少，将无法实现。 四、 电感式接近开关的工作电压 电感式接近开关一般行业默认是两种类型： 1、 直流输出 DC12~24V（Max10~30V） 其中分类为：二（两）线式、三线式、四线式、航空插头式。 多凯科技可按客户所需定制低电压DC5~12V型。 2、 交流输出 AC220V（Max：60~250V） 主要为：二（两）线式 3、 定制特殊工作电压（非标准通用电压） 当工作电压大于产品所规定的电压范围时，肯能导致产品直接损坏，或间歇式不良。 或当工作电压不在产品所需最低电压范围内时，产品无法启动，故导致无信号输出。

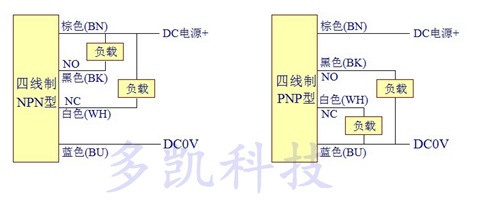

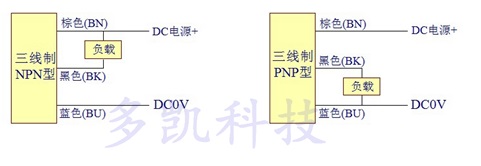

五、 电感式接近开关对应多凯科技（DOKAI）的接线方式 直流DC二线式接线图 交流AC 二线式接线图
航空插头 接线图

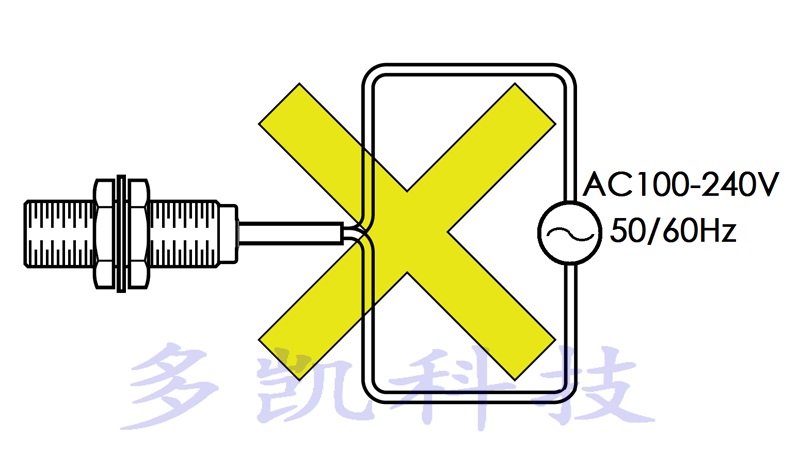

接线方式说明： 1、二（两）线式：AC 交流型正负极反接基本对开关无太大应用，但DC 直流型正负极反接可能损坏或烧毁开关，直接导致开关无法使用。 2、三线与四线式：需要区分是NPN型，还是PNP型，接线错误，设备将无法正常动作和接受信号；同时需要区分输出为“�？�，还是“常闭”使用错误，接受动作信号则正好相反。

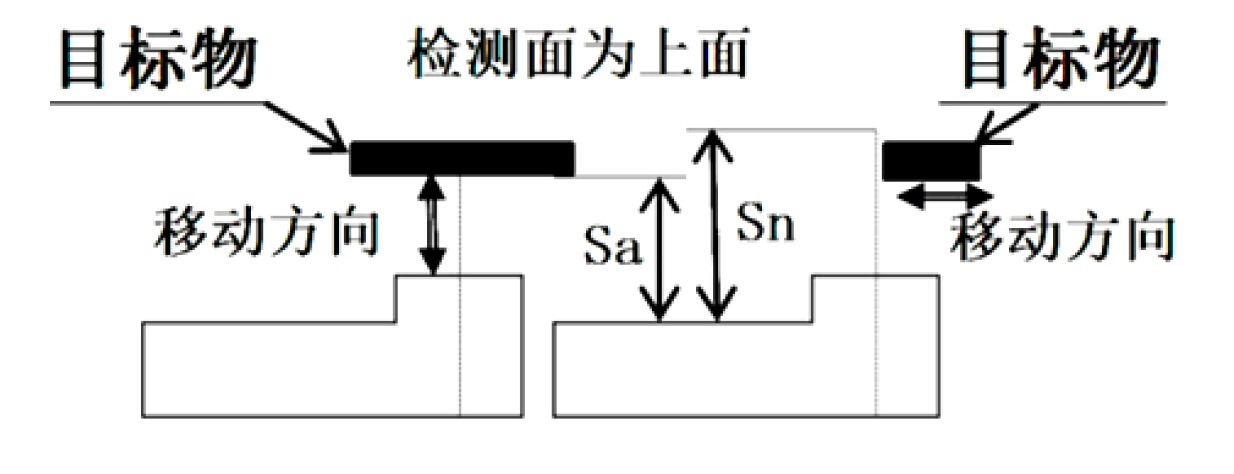

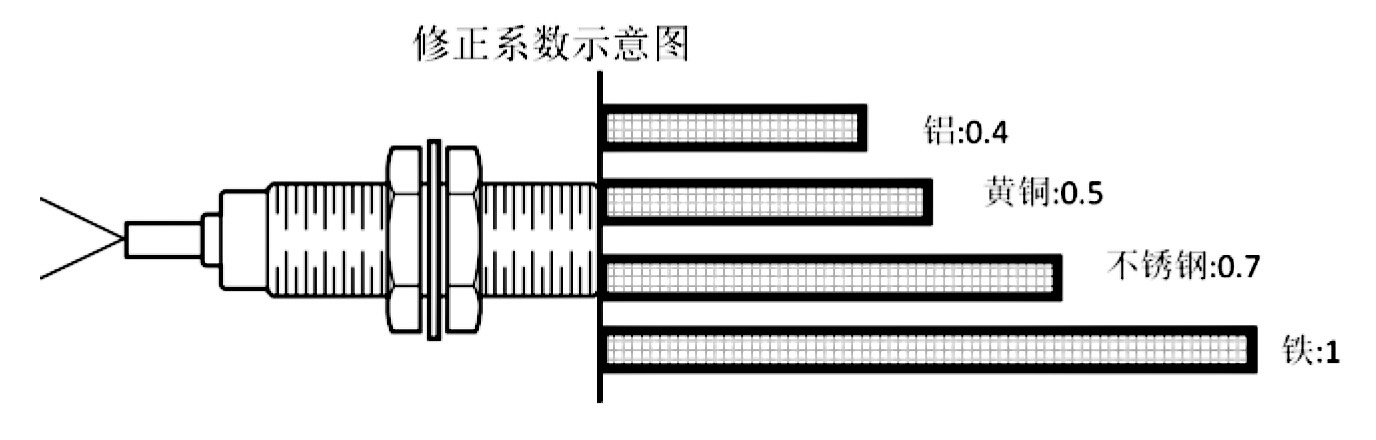

六、 电感式接近传感器的检测距离与不同金属材质的差异 标准检测距离：指使用标准检测物体“铁”时的距离。 因被检测物的形状、大小、材质不同而存在差异，若被检测物体小于标准检测物体时，或被检查物体经过电镀或其他处理时，检测距离也会因处理的程度不同而发生变化，请予以特别注意。 设定距离=检测距离(Sn)×修正系数;如多凯科技接近开关，方型3LS10-W5N1或3LR12-P5N1规格的标准检测距离均为:5mm,设置距离应为(Sa)=5mm×0.7=3.5mm 请按下图修正系数计算安装检测距离。
七、 接近传感器不同规格的稳定检测距离 稳定检测距离—又称为安全检测距离：是标准检测距离的80%以内。 因开关有一定的应差检测距离，是标准检测距离的10%，即被检测物在安装时已最大距离安装，有可能受被检测物的材质影响，使开关的感知正好在检测范围的临界点，时开关有时能感知到被检测物体，有时无法感知到。 另有部分设备或被检测物在运动过程中有一定的距离偏差，或摆动现象，如果安装时以最大检测距离位置安装，也同样会出现误动作，或信号时有时无现象。 八、 传感器信号指示灯 正常情况信号指示灯是反映开关的工作状态信号的一种表现方式即： �？∟O）状态下为“灭”； 常闭（NC）状态下为“亮”。 当信号指示灯与反馈信号不一致时，则表示存在异�；虿涣枷窒�。其原因有多种可能性： 1、 传感器与设备接线错误、工作电压错误、设备短路等导致传感器内部电路烧毁、损坏、击穿等直接性不良。 2、 设备电路存在接触不良或不稳定性短路现象，使传感器内部非破坏性损害。 3、 传感器本身无�；すδ�，一旦连接错误或短路等不良现象直接导致开关无法使用。 （无法区分判断是本身不良，还是操作性不良。） 4、 工作电压过高、瞬间短路电流电压过高、长时间短路导致输出管击穿，信号灯有变化，但无信号输出。 5、 信号灯闪烁，无信号变化，设备和连接处有短路现象，长时间未处理开关可能直接损坏或处于饱和状态。 因生产厂家不同，设计原理差异，出现异常的方式而不同，其中第4、5两点异常属于DOKAI多凯科技产品�；すδ鼙硐窒窒�，仅做参考。 |
