光电传感器
photosensor |

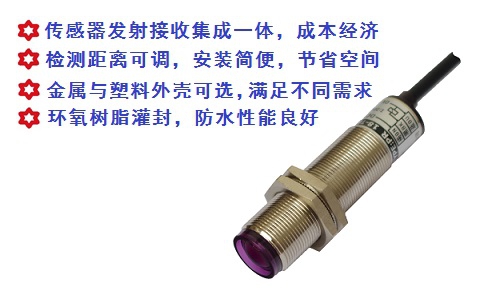

PRM18系列 金属圆柱形
Cylindrical metal |
特点
feature |
电路�；すδ芡晟�，金属外壳、坚固耐用，宽电压DC 10-30V供电。 |
| 检测方式/Sensing type |
漫反射 |
镜片反射式 |
|
检测距离/Sensing distance |
1-60cm(可调) |
10-300cm |
输出方式
Output |
NPN |
NO |
PRM18-D60TN1 |
PRM18-R300TN1 |
|
NC |
PRM18-D60TN2 |
PRM18-R300TN2 |
|
NO+NC |
PRM18-D60TN |
PRM18-R300TN |
| PNP |
NO |
PRM18-D60TP1 |
PRM18-R300TP1 |
|
NC |
PRM18-D60TP2 |
PRM18-R300TP2 |
|
NO+NC |
PRM18-D60TP |
PRM18-R300TP |
|
规格参数 |
|
|
光源/Light source |
880nm红外线调制光 |
|
工作电压/Operating voltage |
DC 12-24V(DC 10-30V) 脉冲(p-p)10%以下 |
|
消耗电流/Current consumption |
≤20mA |
|
控制输出
Control output |
开关容量
Contact capacity |
30V时 100mA (MAX 200mA) |
|
残留电压
Residual voltage |
NPN集电极输出，负载电压：30V，电流：≤100mA，残留电压1.5V以下。
PNP集电极输出，负载电流：≤100mA，输出电压：(电源电压-2V)以上。 |
|
应差范围/Differential range |
＜检测距离的20% |
|
重复精度/Repeatability precision
|
＜5% |
|
响应时间/Response time |
6ms |
|
动作指示/action instructions |
红色LED |
|
�；すδ�/Protection |
电源反接�；� 浪涌吸收 输出端短路�；� |
|
工作环境
Work ambient |
环境照度
Ambient Light |
太阳光:10000Lx以下，白炽灯：3000Lx以下 （接收面照度） |
|
工作温度
Roperating temperarure |
-15～+60℃， 存储时：-20～+80℃（不结冰、结露） |
|
工作湿度
Ambient humidity |
30～85％RH， 存储时：35～95％RH |
|
绝缘电阻
Lnsulation resistance |
所有连接端子与外壳之间，20MΩ以上，基于DC500V兆欧表 |
|
防护等级/Protection class |
IEC规格 IP66 |
|
外壳材质/Shell Material |
黄铜(镀镍)+PC |
|
附件/Annex |
铜螺母*2（螺母带齿） |
|
连接方式/Conducting method |
截面积为0.3mm²的3芯PVC导线，引出型(标准导线长2m或按要求定制) |
