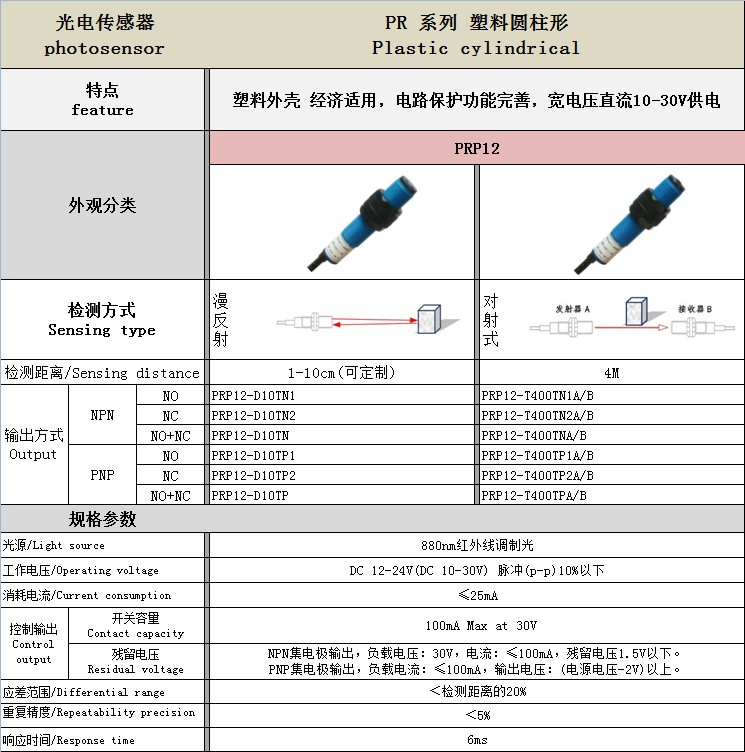

光电传感器
photosensor |

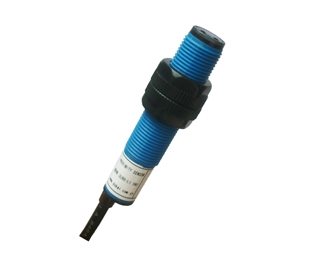

PR 系列 塑料圆柱形
Plastic cylindrical |
特点
feature |
塑料外壳 经济适用，电路�；すδ芡晟�，宽电源直流10-30V供电 |
| 检测方式/Sensing type |

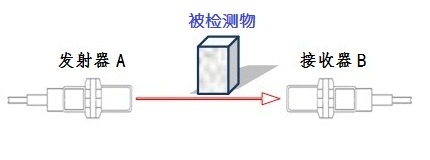

对射式 |
| 检测距离/Sensing distance |
2M |
输出方式
Output |
NPN |
NO |
PRP12-T200TN1A/B |
| NC |
PRP12-T200TN2A/B |
| NO+NC |
PRP12-T200TNA/B |
| PNP |
NO |
PRP12-T200TP1A/B |
| NC |
PRP12-T200TP2A/B |
| NO+NC |
PRP12-T200TPA/B |
| 规格参数 |
|
| 光源/Light source |
880nm红外线调制光 |
| 工作电压/Operating voltage |
DC 12-24V(DC 10-30V) 脉冲(p-p)10%以下 |
| 消耗电流/Current consumption |
≤25mA |
控制输出
Control output |
开关容量
Contact capacity |
100mA Max at 30V |
残留电压
Residual voltage |
NPN集电极输出，负载电压：30V，电流：≤100mA，残留电压1.5V以下。
PNP集电极输出，负载电流：≤100mA，输出电压：(电源电压-2V)以上。 |
| 应差范围/Differential range |
＜检测距离的20% |
| 重复精度/Repeatability precision |
＜5% |
| 响应时间/Response time |
6ms |

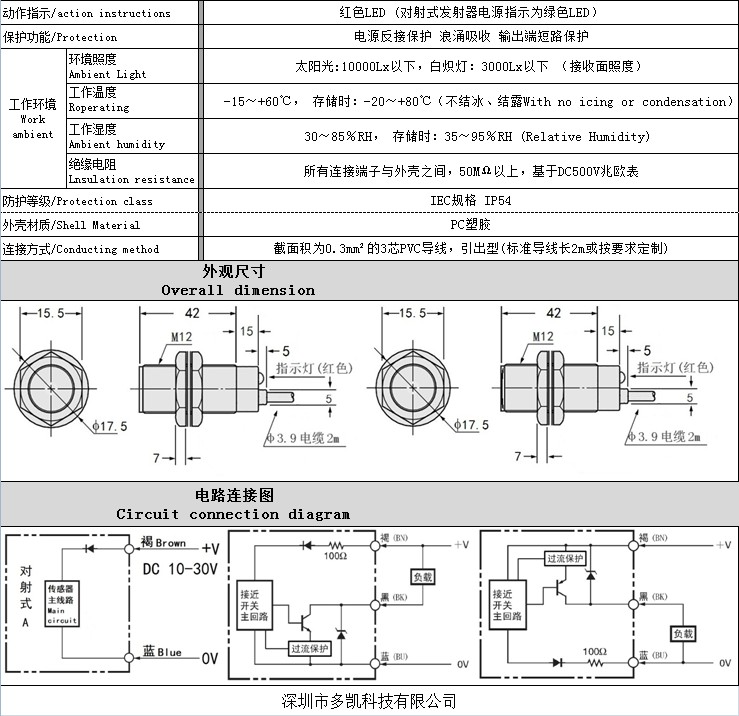

| 动作指示/action instructions |
红色LED (对射式发射器电源指示为绿色LED） |
| �；すδ�/Protection |
电源反接�；� 浪涌吸收 输出端短路�；� |
工作环境
Work ambient |
环境照度
Ambient Light |
太阳光:10000Lx以下，白炽灯：3000Lx以下 （接收面照度） |
工作温度
Roperating temperarure |
-15～+60℃， 存储时：-20～+80℃（不结冰、结露With no icing or condensation） |
工作湿度
Ambient humidity |
30～85％RH， 存储时：35～95％RH (Relative Humidity) |
绝缘电阻
Lnsulation resistance |
所有连接端子与外壳之间，50MΩ以上，基于DC500V兆欧表 |
| 防护等级/Protection class |
IEC规格 IP54 |
| 外壳材质/Shell Material |
PC塑胶 |
| 连接方式/Conducting method |
截面积为0.3mm²的3芯PVC导线，引出型(标准导线长2m或按要求定制) |
