| 分类:方形 电感式接近传感器 |
名称:微型接近传感器 |

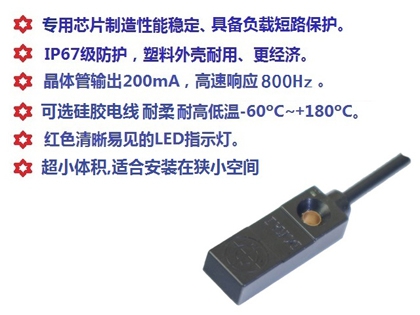

| 特点 |
▲体积小 安装方便 经济耐用 |
▲内部采用进口芯片 性能稳定 |
| ▲电源反接�；� 浪涌�；� 负载短路�；� |
▲可替代进口品牌的同类产品 |
|

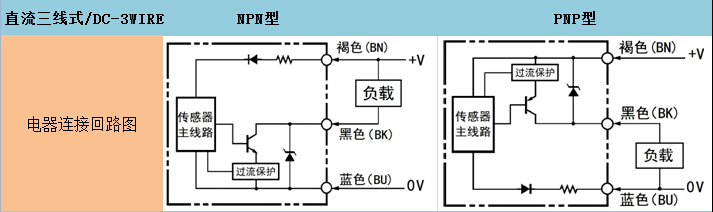

直流(DC) 3线式/3-Wire output |
| 型号 |
NPN型 |
3LS10-W5N1 |
3LS10-W5N2 |
| PNP型 |
3LS10-W5P1 |
3LS10-W5P2 |
| 输出形态 |
NO |
NC |
| 检测面 |
上面检测 |
|
最大检测距离 |
5mm±10% |
|
最高频率距离 |
0-3.8mm |
| 应差距离 |
工作距离的10％以下 (使用标准检测物体) |
| 重复精度 |
≤1% |
| 检测物体 |
磁性金属 (非磁性金属时检测距离会减小) |
| 标准检测物 |
铁 15×15×1mm |
| 反应频率 |
800Hz |
|
电压范围 |
DC12～24V 脉冲(p-p)10%以下(可选5-30V宽电源型） |
| 消耗电流 |
10mA以下 |
| 输出压降 |
最大200mA(24V), 剩余电压:最大1V(导线长2米时） |
| 显示灯 |
动作显示（红色LED） |
| 输出形态 |
1型：NO ；2型：NC |
| �；せ芈� |
反接�；�、浪涌吸收、负载短路�；� |
| 环境性能 |
使用温度 |
-30～+70℃， 存储时：-35～+80℃（不结冰、结露） |
| 使用湿度 |
25～85％RH， 存储时：35～95％RH |
| 耐振动 |
频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 |
| 耐冲击 |
频率500m/s2(约50G) X,Y和Z方向各3次 |
| 连接方式 |
导体截面积为0.15mm²的3芯导线或耐高温硅胶线(标准导线长2m 或 按要求定制) |
| 材质 |
外壳：PC |

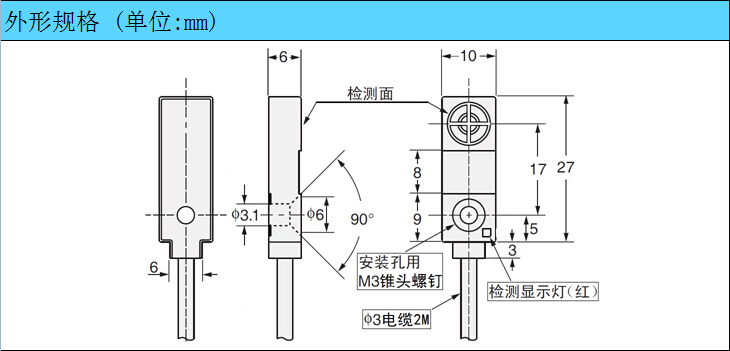

| 外形规格 |
10*6*30mm |
| 重量 |
约45g |
| 附件 |
使用说明书 |
深圳市多凯科技有限公司
我公司专业生产各种工业自动化控制传感器，主要产品有：接近开关，光电开关。
广泛应用在机械制造，冶金工业、机床制造业、造纸厂、水泥厂及铜铁企业控制设备中用于目标和位置检测控制。
我公司系列产品其内在功能和外观与欧姆龙、神视（松下）、倍加福、图尔克、西门子、台湾阳明、韩国奥托尼克斯等产品可相互代替。
低价高质的小型接近传感器
相关型号：(�？�)3LS10-L3N1 3LS10-L3P1 3LS10-L5N1 3LS10-L5P1
(常闭)3LS10-L3N2 3LS10-L3P2 3LS10-L5N2 3LS10-L5P2
可替代:欧姆龙OMRON,TL-W3MC1,TL-W3MC2; 瑞科riko,JND04-N JND04-N2D JND04-PD JND04-P2D ;接近开关,接近传感器 |
