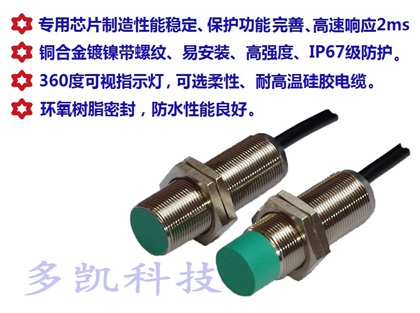

| M18电感式接近开关/接近传感器 |
| 直流三线式 /DC-3WIRE |
| 型号 |
NPN NO
NPN NC |
3LR18-L6N1 |
3LR18-P9N1 |
| 3LR18-L6N2 |
3LR18-P9N2 |
PNP NO
PNP NC |
3LR18-L6P1 |
3LR18-P9P1 |
| 3LR18-L6P2 |
3LR18-P9P2 |
|

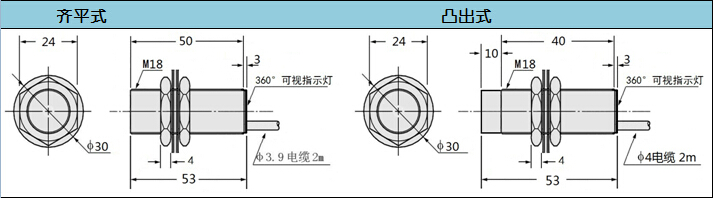

安装方式 |
齐平式 |
凸出式 |
|
外观尺寸 |
Φ18*48 |
Φ18*48 |
|
最大检测距离 |
6mm±10% |
9mm±10% |
|
稳定检测距离 |
0～4.8mm |
0～7mm |
|
应差距离 |
工作距离的±10％以下(使用标准检测物体) |
|
重复精度 |
≤1% |
|
检测物体 |
磁性金属(非磁性金属时检测距离减小) |
|
标准检测物 |
铁18×18×1mm |
|
反应频率 |
400Hz |
350Hz |
|
电源电压(电压范围) |
DC12V－24V（DC6～30V） 脉冲(p-p)10%以下 |
|
消耗电流 |
10mA以下 |
|
控制输出 |
最大100mA (30V), :≤1V (导线长2米时） |
|
温度范围 |
-35～+70℃，变化±10℃时、检测距离≤±5% |
|
显示灯 |
360°可见动作显示灯（红色LED） |
|
输出形态 |
1型：NO ；2型：NC , |
|
�；せ芈� |
反接�；�、浪涌吸收、负载短路�；� |
|
连接方式 |
截面积为0.3mm²的3芯导线，引出型(标准导线长2m或按要求定制) |

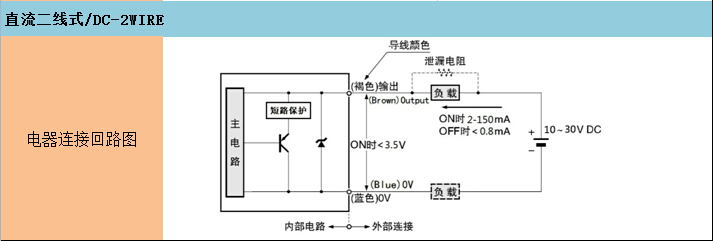

| 直流二线式/DC-2WIRE |
| 型号 |
2LR18-L6NO |
2LR18-P9NO |
| 外观尺寸 |
Φ18*48 |
Φ18*48 |
| 安装方式 |
齐平式 |
凸出式 |
| 最大检测距离 |
6mm±10% |
9mm±10% |
| 稳定检测距离 |
0～4.8mm |
0～7mm |
| 应差距离 |
工作距离的±10％以下(使用标准检测物体) |
| 重复精度 |
≤1% |
| 检测物体 |
磁性金属(非磁性金属时检测距离减小) |
| 标准检测物 |
铁 18×18×1mm |
| 反应频率 |
300Hz |
| 电源电压(电压范围) |
DC12V－24V（DC6～30V） 脉冲(p-p)10%以下 |
| 泄漏电流 |
1mA以下 |
| 控制输出 |
开关容量 |
3-100mA |
| 残留电压 |
≤3.5V（100mA.导线2M时） |
| 显示灯 |
360°可见动作显示灯（红色LED） |
| �；せ芈� |
短路�；�、浪涌吸收,温度范围：-35～+70℃，变化±10℃时、检测距离≤±5% |
| 连接方式 |
截面积为0.3mm²的2芯导线，(标准导线长2m或按要求定制) |

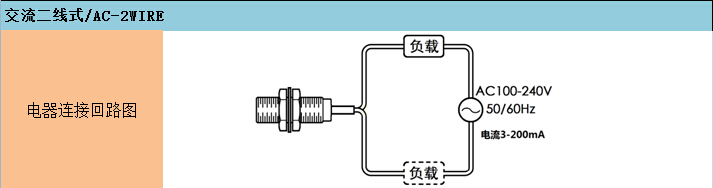

| 交流二线式 /DC-2WIRE |
| 型号 |
NO型 |
2LR18-L6AO |
2LR18-P9AO |
|
NC型 |
2LR18-L6AC |
2LR18-P9AC |
|
最大检测距离 |
6mm±10% |
9mm±10% |
|
稳定检测距离 |
0～4.8mm |
0～7.2mm |
|
应差距离 |
工作距离的10％以下(使用标准检测物体) |
|
检测物体 |
铁、磁性金属(非磁性金属时检测距离可能减小) |
|
反应频率 |
20Hz |
|
电源电压(电压范围) |
AC100V－240V（AC60～250V） 50-60Hz |
|
泄漏电流 |
小于2.5mA |
|
控制输出 |
AC220V时3-100mA ，(最大200mA) |
|
显示灯 |
360°可见动作显示灯（红色LED） |
|
�；さ缏� |
浪涌吸收 |
|
剩余电压 |
小于10V |
|
环境性能 |
使用温度 |
-35～+70℃， 存储时:-30～+80℃（不结冰、结露） |
|
使用湿度 |
35～85％RH， 存储时：35～95％RH |
|
耐电压 |
AC1,000V 1分钟 所有连接端子与外壳之间 |
|
绝缘电阻 |
所有连接端子与外壳之间，50MΩ以上，基于DC500V兆欧表 |
|
温度特性 |
温度范围：-35～+70℃，变化±10℃时、检测距离≤±5% |
|
�；す乖� |
IEC规格 IP67 |
|
连接方式 |
0.3mm² 2芯PVC导线 ，标准长2m（可定制） |
|
材质 |
外壳：黄铜(镀镍)，检测部：PC，指示灯部：PC |
|
附件 |
使用说明书，螺母：2个，齿锁垫圈：2个 |
