| 分类:方形 电感式接近传感器 |

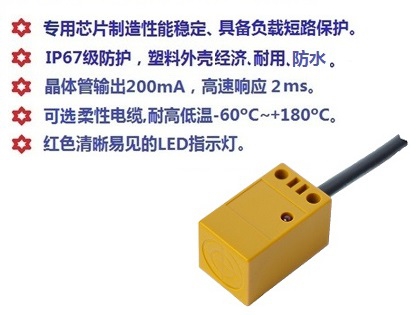

名称:17*17*30微型接近传感器 |
| 特点 |
▲安装方便 经济耐用 |
▲内部采用进口芯片 性能稳定 |
| ▲线路�；すδ芡晟� |
▲可替代进口品牌的同类产品 |
| 直流(DC) 3线式/3-Wire output |
| 型号 |
NPN型 |
3LS17-Q6N1 |
3LS17-Q6N2 |
| PNP型 |
3LS17-Q6P1 |
3LS17-Q6P2 |
| 输出形态 |
NO |
NC |
| 检测面 |
前面检测 |
| 最大检测距离(注2) |
6mm±10% |
| 稳定检测距离(注3) |
0-5mm |
| 应差距离 |
工作距离的10％以下 (使用标准检测物体) |
| 重复精度 |
≤1% |
| 检测物体 |
磁性金属 (非磁性金属时检测距离会减小) |
| 标准检测物 |
铁25×25×1mm |
| 反应频率 |
600Hz |
| 电压范围 |
DC12～24V 脉冲(p-p)10%以下(可选5-30V） |
| 消耗电流 |
10mA以下 |
| 输出压降 |
24V时100mA(最大200mA), 剩余电压:最大1V(导线长2米时） |
| 显示灯 |
动作显示（红色LED） |
| 输出形态 |
1型：NO ；2型：NC |
| �；せ芈� |
反接�；�、浪涌吸收、负载过流�；� |
| 环境性能 |
使用温度 |
-35～+70℃， 存储时：-20～+60℃（不结冰、结露） |
| 使用湿度 |
30～95％RH， 存储时：35～85％RH |
| 耐振动 |
频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 |
| 耐冲击 |
频率500m/s2(约50G) X,Y和Z方向各3次 |
| 连接方式 |
截面积为0.3mm²的3芯导线，可选耐柔硅胶导线(标准导线长2m或按要求定制) |
| 材质 |
外壳：PC |

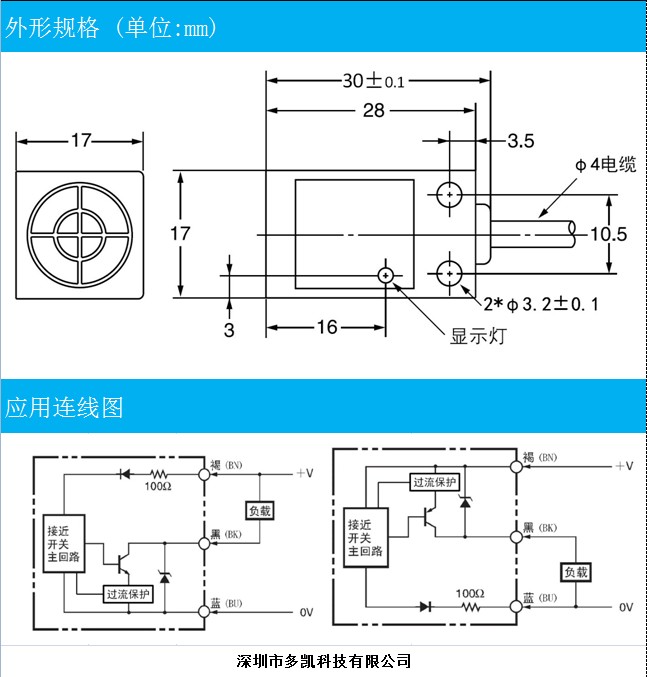

| 外形规格 |
17*17*30mm |
| 重量 |
约45g |
| 附件 |
使用说明书 |
相关产品型号:3LS17-Q5N1,3LS17-Q5N2;3LR17-Q5P1,3LS-Q5P2; TL-Q5MC1,TL-Q5MC2 |
