| 直流三线式/四线式 |
|
|
型号 |
NPN |
3LR12-L3N1(NO)；3LR12-L3N2(NC) |
3LR12-P5N1(NO)；3LR12-P5N2(NC) |
|

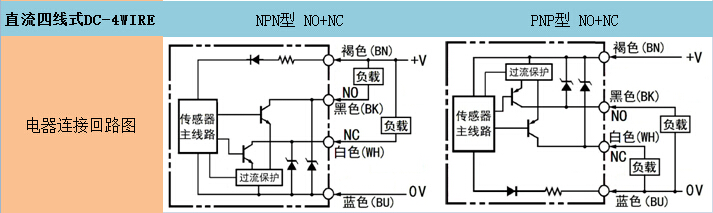

4LR12-L3N(NO+NC) |
4LR12-P5N(NO+NC) |
|
PNP |
3LR12-L3P1(NO)；3LR12-L3P2(NC) |
3LR12-P5P1(NO)；3LR12-P5P2(NC) |
|
4LR12-L3P(NO+NC) |
4LR12-P5P(NO+NC) |
|

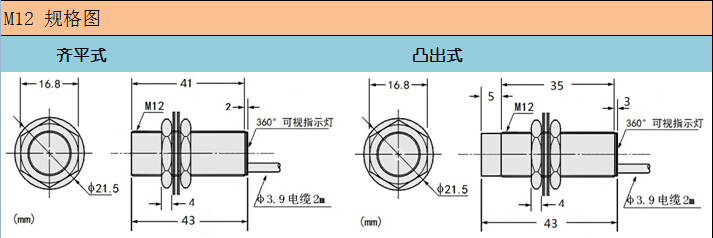

外观尺寸 |
Φ12*43 |
Φ12*43 |
|
安装方式 |
齐平式 |
凸出式 |
|
最大检测距离 |
3mm±10% |
5mm±10% |
|
稳定检测距离 |
0～2.6mm |
0～4mm |
|
应差距离 |
工作距离的±10％以下(使用标准检测物体) |
|
重复精度 |
≤1% |
|
检测物体 |
磁性金属(非磁性金属时检测距离减小) |
|
标准检测物 |
铁12×12×1mm |
|
反应频率 |
600Hz |
|
电源电压(电压范围) |
12－24VDC（6～30VDC） 脉冲(p-p)10%以下 |
|
消耗电流 |
10mA以下 |
|
控制输出 |
100mA (30V),最大200mA : |
|
剩余电压 |
≤1V (导线长2米时） |
|
显示灯 |
360°可视动作显示灯（红色LED） |
|
输出形态 |
1型：NO ；2型：NC |
|
�；せ芈� |
反接�；�、浪涌吸收、短路(过流)�；� ;温度范围-25～+70℃内，变化±10℃时、检测距离±5%以内 |
|
连接方式 |
截面积为0.24mm²的3芯导线，引出型(标准导线长2m或按要求定制)，可选耐高温耐曲折硅胶导线 |

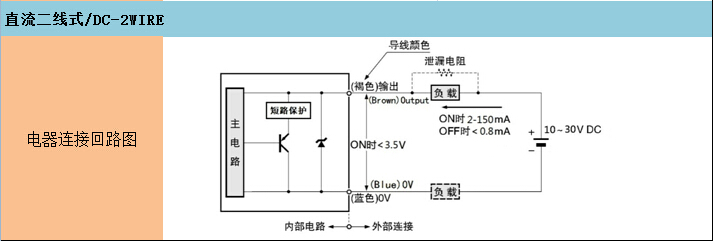

| 直流二线式 |
|
|
型号 |
2LR12-L3NO |
2LR12-P5NO |
|
外观尺寸 |
Φ12*43 |
Φ12*43 |
|
安装方式 |
齐平式 |
凸出式 |
|
最大检测距离 |
3mm±10% |
5mm±10% |
|
稳定检测距离 |
0～2.5mm |
0～4mm |
|
应差距离 |
工作距离的±10％以下(使用标准检测物体) |
|
重复精度 |
≤1% |
|
检测物体 |
磁性金属(非磁性金属时检测距离减小) |
|
标准检测物 |
铁 12×12×1mm |
|
反应频率 |
600Hz |
|
电源电压(电压范围) |
12V－24VDC（6～30VDC） 脉冲(p-p)10%以下 |
|
泄漏电流 |
0.8mA以下 |
|
控制输出 |
开关容量 |
2-100mA |
|
残留电压 |
≤3.5V（100mA.导线2M时） |
|
显示灯 |
360°可视动作显示灯（红色LED） |
|
�；せ芈� |
短路�；�、浪涌吸收 ;温度范围-25～+70℃内，变化±10℃时、检测距离±5%以内 |
|
连接方式 |
截面积为0.24mm²的2芯导线，引出型(标准导线长2m或按要求定制)、 接插件型 |
